Bab 6 · Pemantauan

6.5Menemukan ONU rogue

ONU rogue adalah ONU rusak yang mengirim cahaya saat bukan gilirannya. ONU ini dapat mengganggu layanan ONU lain di port PON yang sama. Panduan ini menunjukkan cara memeriksa ONU rogue di sebuah port PON di SmartOLT, dan cara menemukan ONU tersebut di lapangan saat OLT tidak dapat menunjukkan ONU yang mana.

Cara mengenali ONU rogue

Di sebuah port PON, ONU mengirim upstream secara bergantian. OLT memberi setiap ONU slot waktu yang singkat. ONU rogue mengirim di luar slot waktunya, atau terus-menerus, sehingga OLT tidak lagi mendengar ONU lain.

Tanda-tanda umum:

  • Banyak ONU di port PON yang sama masuk ke Loss of Signal lalu kembali, berulang kali.
  • ONU di port PON lain pada OLT tersebut bekerja normal.
  • Masalah sering dimulai setelah ONU baru dipasang, atau setelah listrik padam di lokasi pelanggan.

Fiber putus terlihat berbeda: ONU di belakang titik putus tetap mati dan tidak kembali dengan sendirinya.

1Buka Rogue ONU detect

Buka Settings → OLTs, klik View pada OLT, lalu buka tab PON ports. Di kolom Properties, Rogue ONU detect menunjukkan apakah deteksi aktif untuk board dari port tersebut. Saat OLT melaporkan ONU rogue di sebuah port, port tersebut menampilkan ROGUE ONU berwarna merah, dan SmartOLT menawarkan untuk membuka pemeriksaan.

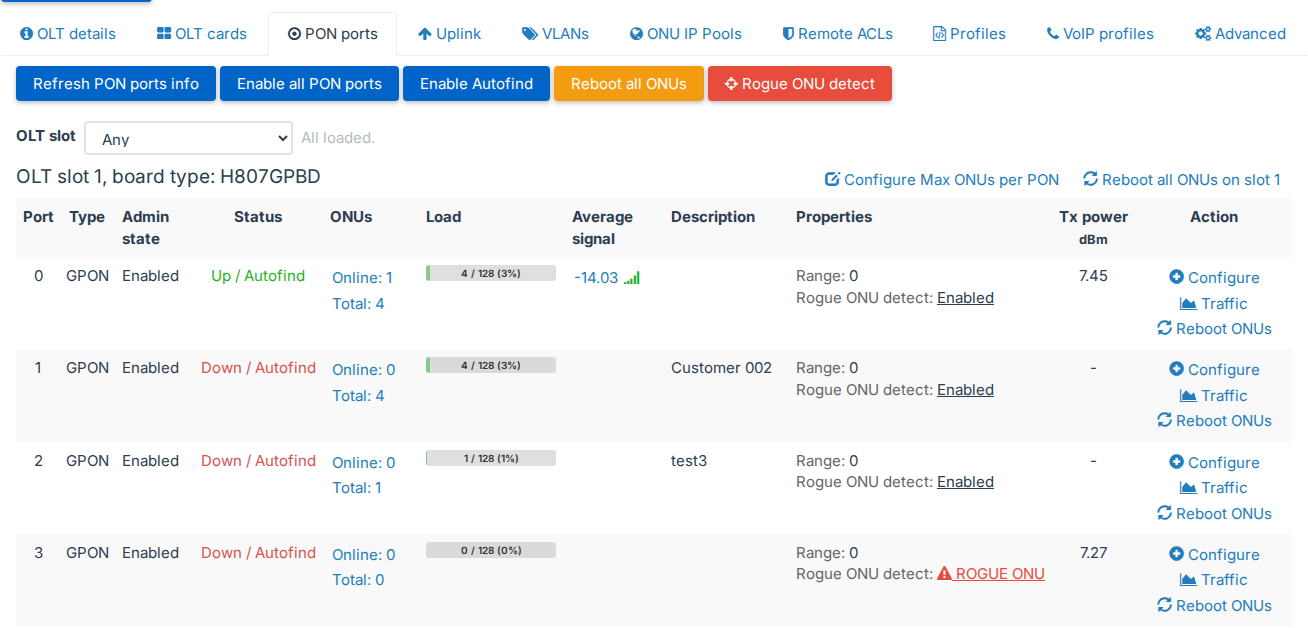

Tab PON ports dengan port yang menampilkan ROGUE ONU
Tab PON ports dengan port yang menampilkan ROGUE ONU

Klik Rogue ONU detect di atas daftar. Jendela menampilkan board GPON dari OLT.

2Aktifkan deteksi

Deteksi harus aktif sebelum OLT dapat melaporkan ONU rogue. Jendela terlihat berbeda di Huawei dan di ZTE.

Di Huawei, jendela hanya menampilkan kolom Detect. Deteksi aktif atau nonaktif untuk seluruh OLT, jadi Enable on selected cards mengaktifkannya untuk semua board.

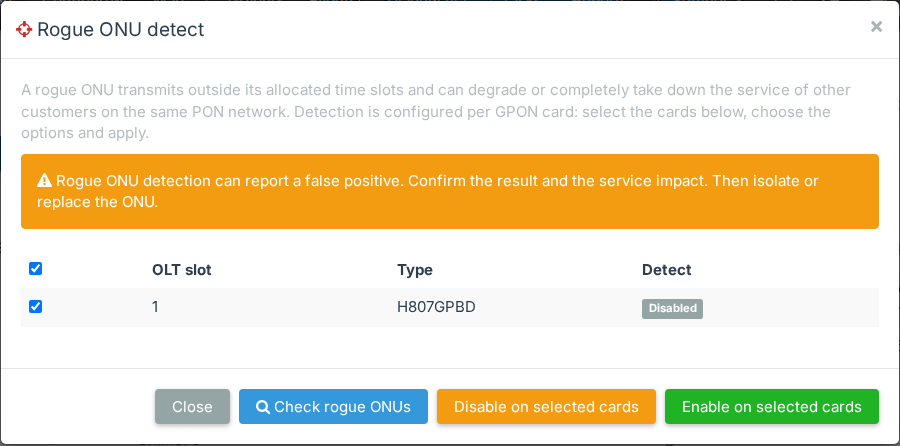

Rogue ONU detect di OLT Huawei, deteksi nonaktif
Rogue ONU detect di OLT Huawei, deteksi nonaktif

Di ZTE, Anda mengaktifkan deteksi per board. Jendela juga menampilkan dua opsi yang dipilih secara bawaan:

  • Locate the rogue ONU: OLT mencoba menemukan SN dari ONU rogue.
  • Auto shutdown: OLT menonaktifkan ONU yang dianggapnya rogue, sehingga ONU lain di port tersebut kembali.

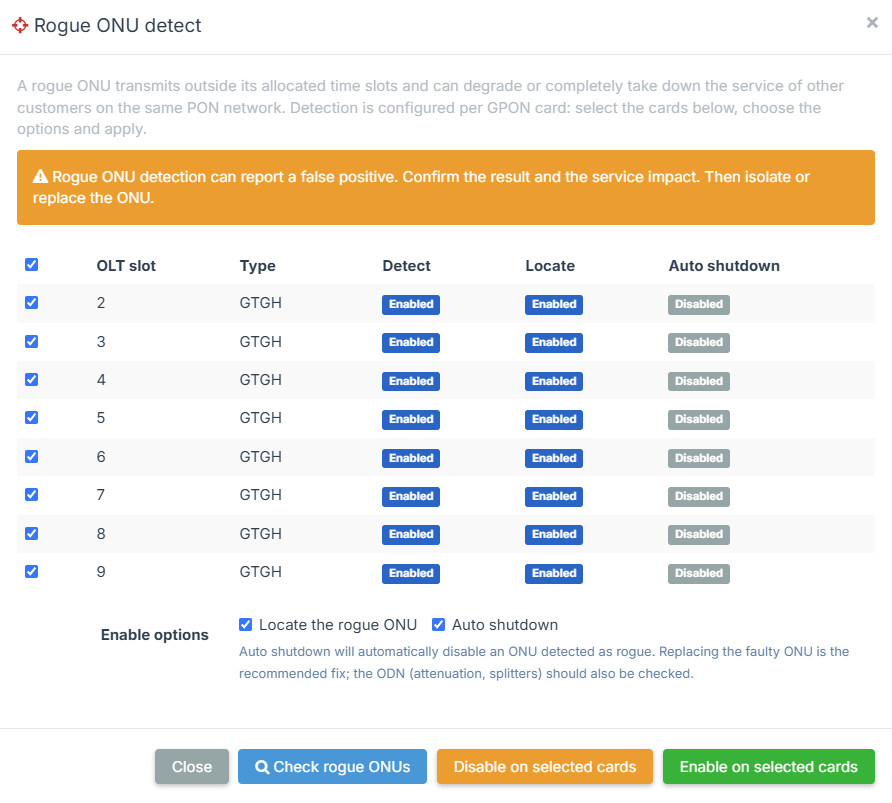

Rogue ONU detect di OLT ZTE, dengan Locate dan Auto shutdown
Rogue ONU detect di OLT ZTE, dengan Locate dan Auto shutdown

Pilih board, pilih opsi di ZTE, lalu klik Enable on selected cards.

3Periksa port PON

Pilih board dari port lalu klik Check rogue ONUs. Hasilnya muncul di jendela:

  • No rogue ONUs were detected on the selected cards. OLT tidak melihat ONU rogue saat ini. Jika ONU masih putus, periksa fiber dan splitter, lalu gunakan langkah 5: beberapa ONU rogue hanya mengirim cahaya sesekali.

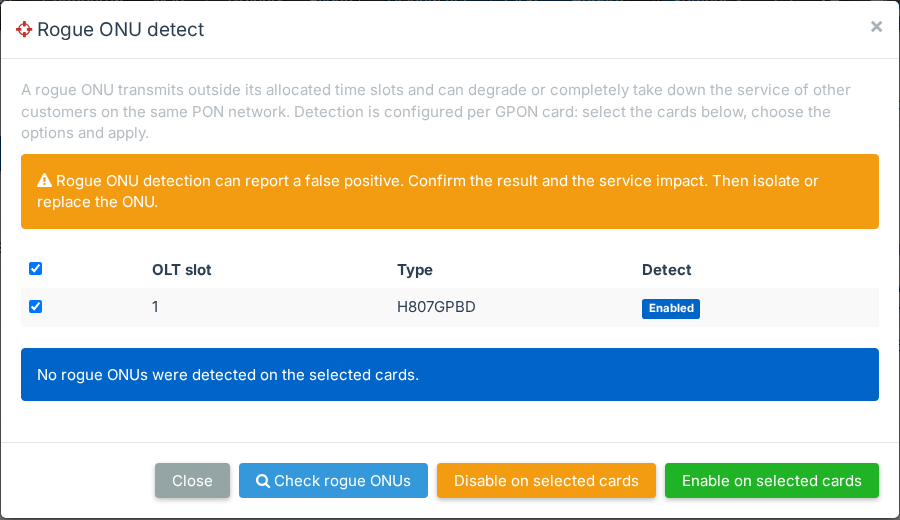

    Hasil pemeriksaan: tidak ada ONU rogue
    Hasil pemeriksaan: tidak ada ONU rogue

  • Hasil menampilkan SN sebuah ONU: lanjutkan ke langkah 4.

  • Rogue ONU detected on this PON port. The OLT does not report which ONU is rogue., atau hasil tanpa SN: lanjutkan ke langkah 5.

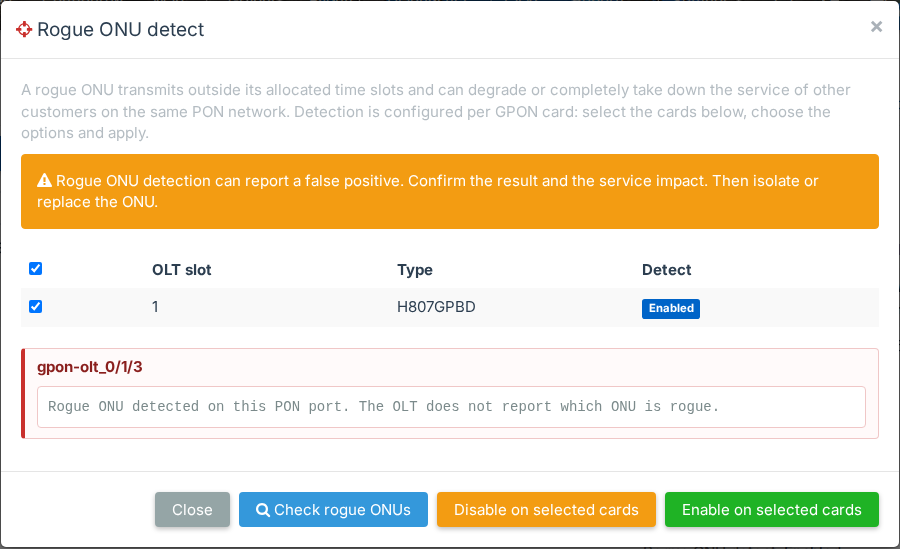

    Hasil pemeriksaan: ONU rogue di port 0/1/3, tidak teridentifikasi
    Hasil pemeriksaan: ONU rogue di port 0/1/3, tidak teridentifikasi
Perhatian

OLT bisa salah. Sebelum Anda mengganti ONU, periksa bahwa masalah berhenti saat ONU ini mati.

4Saat OLT menyebutkan ONU-nya

Buka Configured, cari SN tersebut, lalu buka halaman ONU. Klik Disable ONU, lalu amati ONU lain di port tersebut. Jika ONU lain online kembali dan tetap online, ONU ini adalah ONU rogue. Ganti ONU tersebut, lihat Ganti hardware ONU.

ONU yang rusak tidak selalu menuruti OLT. Jika ONU lain masih putus setelah Disable ONU, minta pelanggan mencabut daya ONU, lalu amati lagi.

5Saat OLT tidak menyebutkan ONU-nya

Dalam hal ini, Anda menemukan ONU di lapangan, di jalur fiber. Sebelum berangkat, cari ONU yang dicurigai di SmartOLT: ONU yang dipasang atau diganti tepat sebelum masalah dimulai, atau ONU milik pelanggan yang mengalami listrik padam. Cabut ONU tersebut terlebih dahulu.

Anda memerlukan optical power meter yang mengukur di 1310 nm, yaitu panjang gelombang yang dikirim ONU.

Metode 1: ukur dengan power meter

  1. Cabut fiber port PON dari OLT lalu hubungkan ke power meter.
  2. Baca daya di 1310 nm. Tanpa OLT, ONU normal tidak mengirim apa pun. Jika Anda mengukur sinyal, ada ONU yang mengirim cahaya saat seharusnya diam. Itulah ONU rogue.
  3. Pergi ke splitter pertama. Cabut fiber output-nya satu per satu dan ukur masing-masing. Output yang memiliki sinyal mengarah ke ONU rogue.
  4. Ikuti fiber tersebut ke splitter berikutnya dan ulangi, sampai Anda mencapai ONU.

ONU rogue yang hanya mengirim cahaya sesekali bisa tidak terbaca. Dalam hal ini, gunakan metode 2.

Metode 2: blokir output satu per satu

Di sini OLT tetap terhubung, dan seorang rekan mengamati ONU di port tersebut di SmartOLT, misalnya di halaman Diagnostics dengan OLT, Board, dan Port yang dipilih. Setelah setiap perubahan, tunggu satu menit lalu klik RefreshRefresh, agar SmartOLT membaca status terkini dari OLT. Lihat Diagnostik.

  1. Mulai dari splitter pertama setelah OLT.
  2. Blokir satu output: lilitkan fiber-nya beberapa kali di sekitar pensil atau obeng. Tekukan yang tajam menghentikan cahaya, dan fiber tidak patah. Jika output memiliki konektor, Anda dapat mencabutnya sebagai gantinya.
  3. Amati ONU lain:
    • Jika ONU lain online kembali dan tetap online, ONU rogue berada di belakang output ini.
    • Jika ONU lain masih putus, lepaskan lilitan fiber dan blokir output berikutnya.
  4. Jika output yang Anda temukan menuju splitter lain, pindah ke splitter tersebut dan ulangi dari langkah 2 pada output-nya. Jika output menuju sebuah ONU, ONU tersebut adalah ONU rogue.

Ganti ONU rogue. ONU lain di port tersebut kemudian bekerja normal lagi.

Dapatkan peringatan di lain waktu

Dengan SNMP trap di OLT, SmartOLT menampilkan event Rogue ONUs di halaman Events dan dapat mengirimkannya ke Telegram. Lihat Menerima peringatan untuk gangguan PON, loop, dan ONU rogue.
