6.5Găsește un ONU rogue

Alege una:

Un ONU rogue este un ONU defect care trimite lumină când nu este rândul lui. Poate să scoată din funcțiune celelalte ONU-uri de pe același port PON. Această pagină arată cum verifici în SmartOLT dacă un port PON are un ONU rogue și cum găsești ONU-ul în teren când OLT-ul nu poate spune care este.

Cum recunoști un ONU rogue

Pe un port PON, ONU-urile trimit upstream unul după altul. OLT-ul îi dă fiecărui ONU un interval scurt de timp. Un ONU rogue trimite în afara intervalului lui sau tot timpul, așa că OLT-ul nu mai aude celelalte ONU-uri.

Semne tipice:

• Multe ONU-uri de pe același port PON trec în Loss of Signal și revin, din nou și din nou.
• ONU-urile de pe celelalte porturi PON ale OLT-ului funcționează normal.
• Problema începe des după ce instalezi un ONU nou sau după o cădere de curent la un client.

O fibră tăiată arată altfel: ONU-urile din spatele tăieturii rămân căzute și nu revin singure.

1Deschide Rogue ONU detect

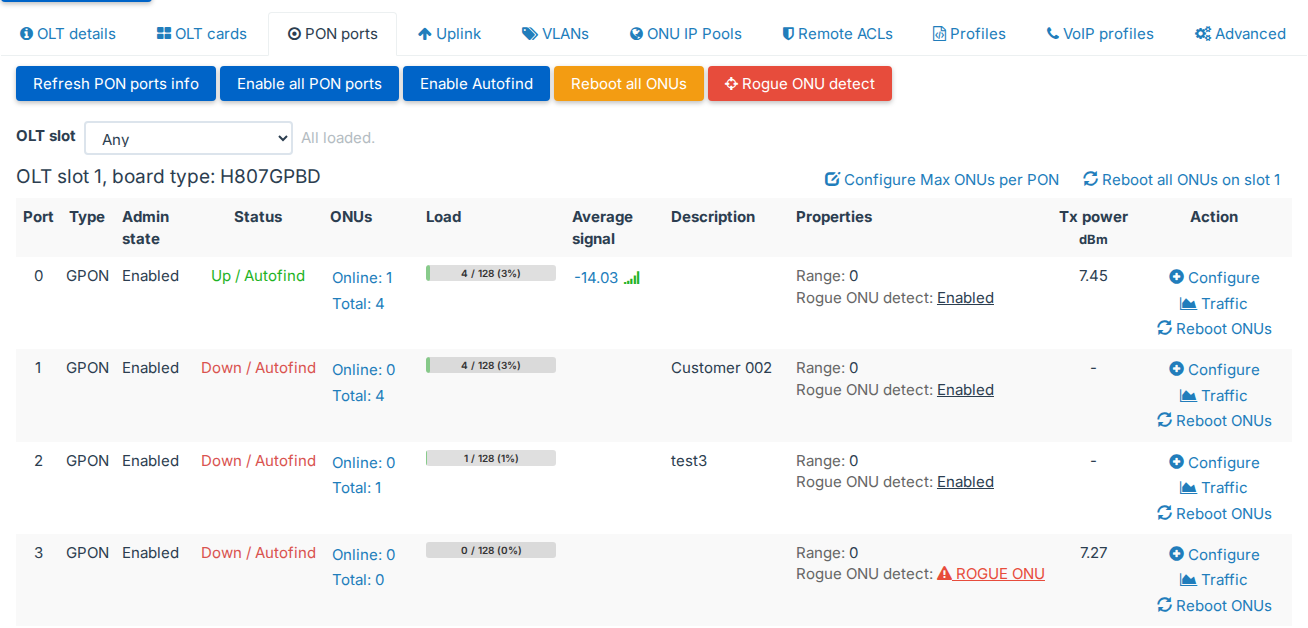

Mergi la Settings → OLTs, fă clic pe View pe OLT și deschide tab-ul PON ports. În coloana Properties, Rogue ONU detect arată dacă detecția este pornită pentru placa portului. Când OLT-ul raportează un ONU rogue pe un port, portul arată ROGUE ONU cu roșu, iar SmartOLT îți propune să deschizi verificarea.

Fă clic pe Rogue ONU detect deasupra listei. Fereastra listează plăcile GPON ale OLT-ului.

2Pornește detecția

Detecția trebuie să fie pornită înainte ca OLT-ul să poată raporta un ONU rogue. Fereastra arată diferit pe Huawei și pe ZTE.

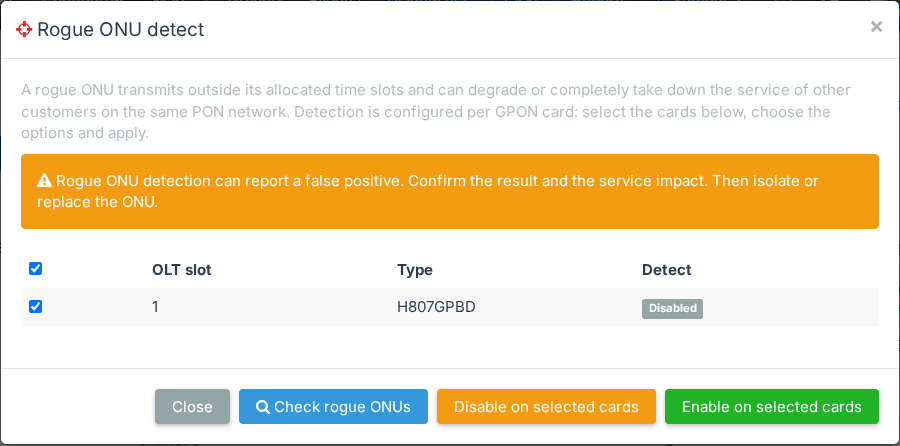

Pe Huawei, fereastra arată doar coloana Detect. Detecția este pornită sau oprită pentru tot OLT-ul, așa că Enable on selected cards o pornește pentru toate plăcile.

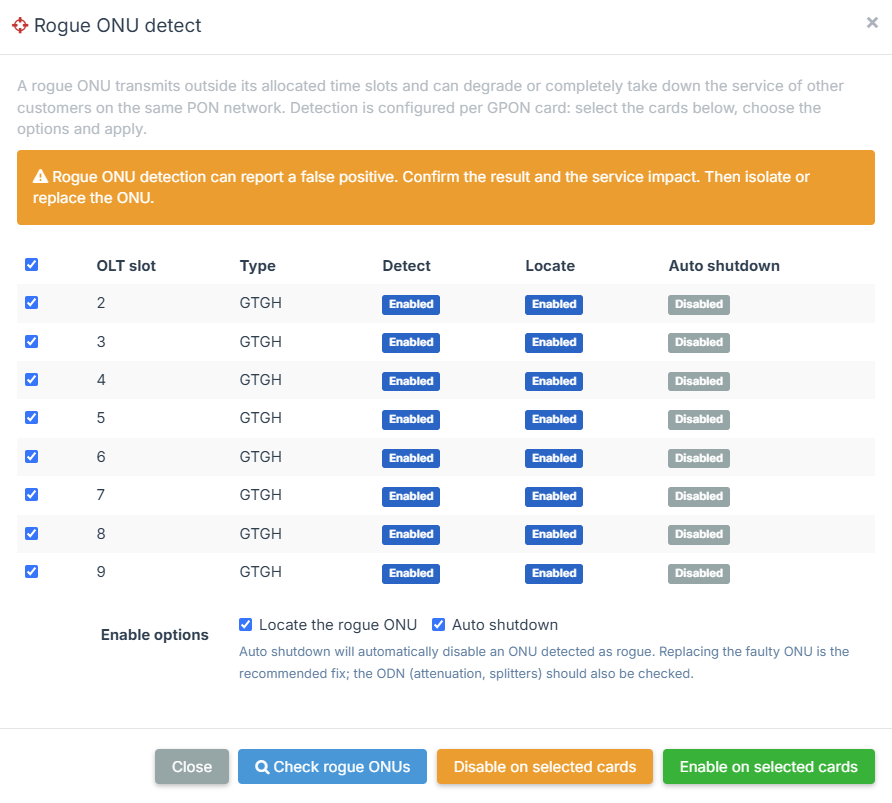

Pe ZTE, pornești detecția pentru fiecare placă. Fereastra arată și două opțiuni, selectate implicit:

• Locate the rogue ONU: OLT-ul încearcă să găsească SN-ul ONU-ului rogue.
• Auto shutdown: OLT-ul dezactivează un ONU pe care îl găsește rogue, ca celelalte ONU-uri de pe port să revină.

Selectează plăcile, alege opțiunile pe ZTE și fă clic pe Enable on selected cards.

3Verifică porturile PON

Selectează placa portului și fă clic pe Check rogue ONUs. Rezultatul apare în fereastră:

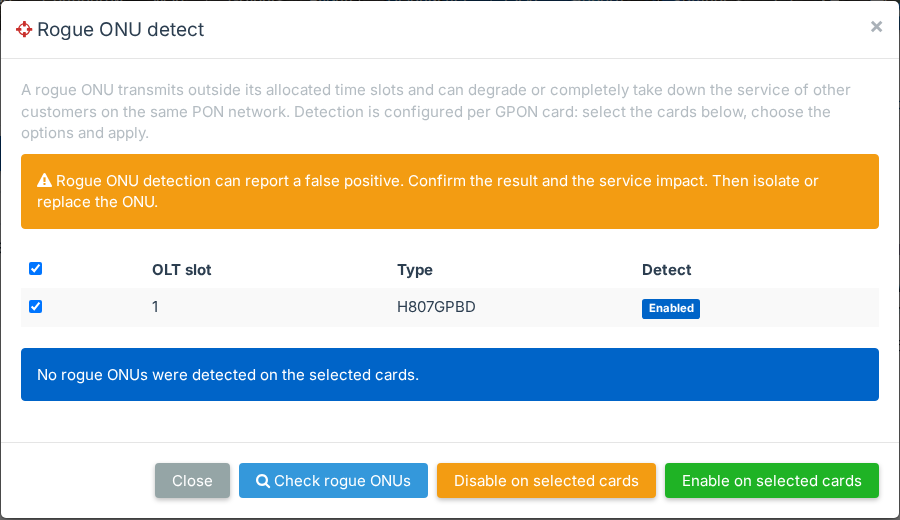

• No rogue ONUs were detected on the selected cards. OLT-ul nu vede acum niciun ONU rogue. Dacă ONU-urile încă cad, verifică fibra și splitter-ele și folosește pasul 5: unele ONU-uri rogue trimit lumină doar din când în când.



• Rezultatul arată SN-ul unui ONU: mergi la pasul 4.

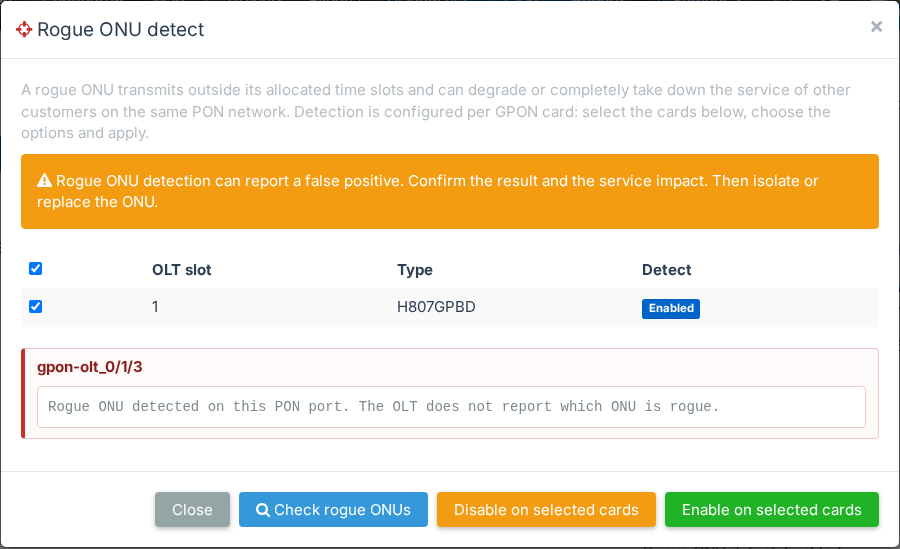

• Rogue ONU detected on this PON port. The OLT does not report which ONU is rogue. sau un rezultat fără SN: mergi la pasul 5.



4Când OLT-ul identifică ONU-ul

Mergi la Configured, caută SN-ul și deschide pagina ONU-ului. Fă clic pe Disable ONU, apoi urmărește celelalte ONU-uri de pe port. Dacă revin online și rămân online, acest ONU este ONU-ul rogue. Înlocuiește-l, vezi Înlocuiește echipamentul ONU.

Un ONU defect nu ascultă întotdeauna de OLT. Dacă celelalte ONU-uri încă cad după Disable ONU, roagă clientul să scoată ONU-ul din priză și urmărește din nou.

5Când OLT-ul nu identifică ONU-ul

Atunci găsești ONU-ul în teren, pe fibră. Înainte să pleci, caută un suspect în SmartOLT: un ONU instalat sau înlocuit chiar înainte să înceapă problema sau un ONU al unui client care a avut o cădere de curent. Deconectează întâi acel ONU.

Ai nevoie de un power meter optic care măsoară la 1310 nm, lungimea de undă pe care trimit ONU-urile.

Metoda 1: măsoară cu power meter-ul

1. Scoate fibra portului PON din OLT și conecteaz-o la power meter.
2. Citește puterea la 1310 nm. Fără OLT, un ONU normal nu trimite nimic. Dacă măsori un semnal, un ONU trimite lumină când ar trebui să tacă. Acela este ONU-ul rogue.
3. Mergi la primul splitter. Scoate fibrele de ieșire una câte una și măsoară-le pe fiecare. Ieșirea cu semnal duce la ONU-ul rogue.
4. Urmează acea fibră până la următorul splitter și repetă, până ajungi la ONU.

Un ONU rogue care trimite lumină doar din când în când poate să nu dea nicio citire. Atunci folosește metoda 2.

Metoda 2: blochează ieșirile una câte una

Aici OLT-ul rămâne conectat, iar un coleg urmărește ONU-urile portului în SmartOLT, de exemplu pe pagina Diagnostics, cu OLT, Board și Port selectate. După fiecare schimbare, așteaptă un minut și fă clic pe , ca SmartOLT să citească starea actuală de pe OLT. Vezi Diagnostic.

1. Începe de la primul splitter după OLT.
2. Blochează o ieșire: înfășoară fibra ei de câteva ori pe un creion sau pe o șurubelniță. Curbura strânsă oprește lumina, iar fibra nu se rupe. Dacă ieșirea are conector, o poți scoate în schimb.
3. Urmărește celelalte ONU-uri:
   • Dacă revin online și rămân online, ONU-ul rogue este în spatele acestei ieșiri.
   • Dacă încă cad, eliberează fibra și blochează ieșirea următoare.
4. Dacă ieșirea găsită duce la alt splitter, mergi la acel splitter și repetă de la pasul 2 pe ieșirile lui. Dacă duce la un ONU, acel ONU este ONU-ul rogue.

Înlocuiește ONU-ul rogue. Celelalte ONU-uri de pe port funcționează apoi din nou normal.

Primește o alertă data viitoare

Cu trap-uri SNMP pe OLT, SmartOLT arată un eveniment Rogue ONUs pe pagina Events și îl poate trimite pe Telegram. Vezi Primește alerte pentru căderi PON, bucle și ONU-uri rogue.
