Cu TR-069, SmartOLT configurează ONU-urile prin propriul server TR-069 (ACS). ONU-urile ajung la ACS printr-un tunel VPN între MikroTik-ul tău și SmartOLT. Acest ghid arată configurarea pe care o faci o singură dată, apoi cum activezi TR-069 pe un ONU.
Administratorii pot urma și un tur ghidat al acestei configurări. Fă clic pe pictograma de carte (Manual) din meniul de sus, apoi fă clic pe TR-069 setup.
Ce face TR-069 pentru tine
TR-069 este un protocol standard pentru administrarea de la distanță a echipamentelor clienților. ONU-ul se conectează la serverul ACS al SmartOLT, își raportează datele și primește setările. Administrezi partea de router a ONU-ului din SmartOLT, fără să te autentifici pe fiecare ONU și fără o deplasare la client.
Cu TR-069 poți:
- seta numele și parola WiFi și conexiunea de internet (WAN), de exemplu PPPoE, din pagina ONU-ului. Vezi Configurează WiFi și internetul (WAN) pe un ONU cu TR-069.
- folosi dual stack IPv4/IPv6 pe WAN. Metoda de configurare OMCI nu permite acest lucru.
- vedea datele pe care le raportează ONU-ul, cu TR069 Stat pe pagina ONU-ului.
- actualiza firmware-ul multor ONU-uri deodată, cu Acțiuni în masă.
Exemplele din acest ghid folosesc aceste valori:
| Valoare | Exemplu |
|---|---|
| Subnetul tunelului | 10.69.69.0/24 |
| Adresa ACS | http://10.69.69.1:14501 |
| VLAN-ul de management | 12, cu 10.50.61.1/24 pe MikroTik |
| Adresa IP de management a ONU-ului | 10.50.61.123 |
| VLAN-ul clientului | 22 |
1Creează tunelul VPN
Urmează Creează tunelul VPN securizat. Continuă cu pasul următor când Status arată Connected și Tunnel routes include rețelele OLT-urilor tale și ale adreselor IP de management ale ONU-urilor.
2Verifică profilul TR069

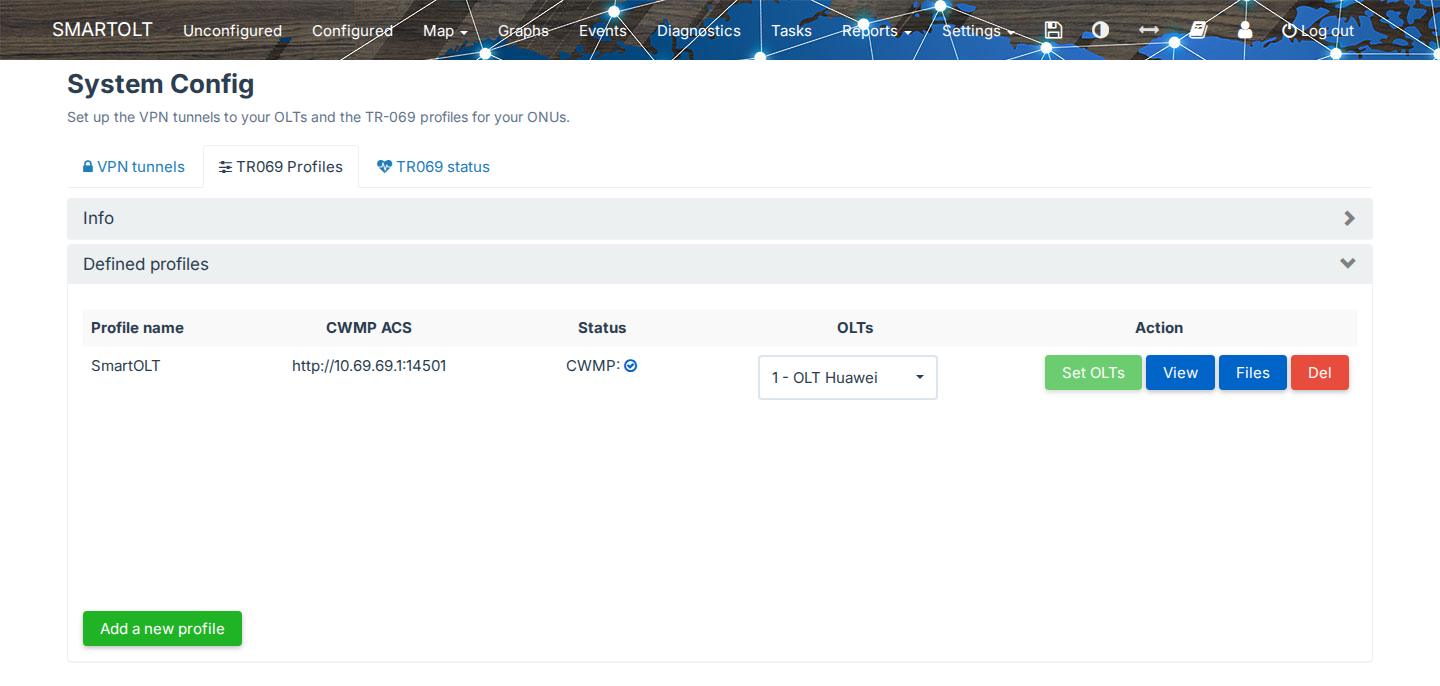

Mergi la Settings → VPN & TR069 și deschide tab-ul TR069 Profiles. Verifică dacă profilul SmartOLT există și dacă coloana OLTs conține OLT-ul tău. Dacă nu ai adăugat încă OLT-ul, adaugă-l cu adresa lui IP privată, ca în Adaugă OLT-ul.
CWMP ACS arată adresa ACS pe care o folosesc ONU-urile, de exemplu http://10.69.69.1:14501. Dacă OLT-ul tău lipsește din profil, selectează-l în lista OLTs și fă clic pe
.
3Adaugă VLAN-ul de management

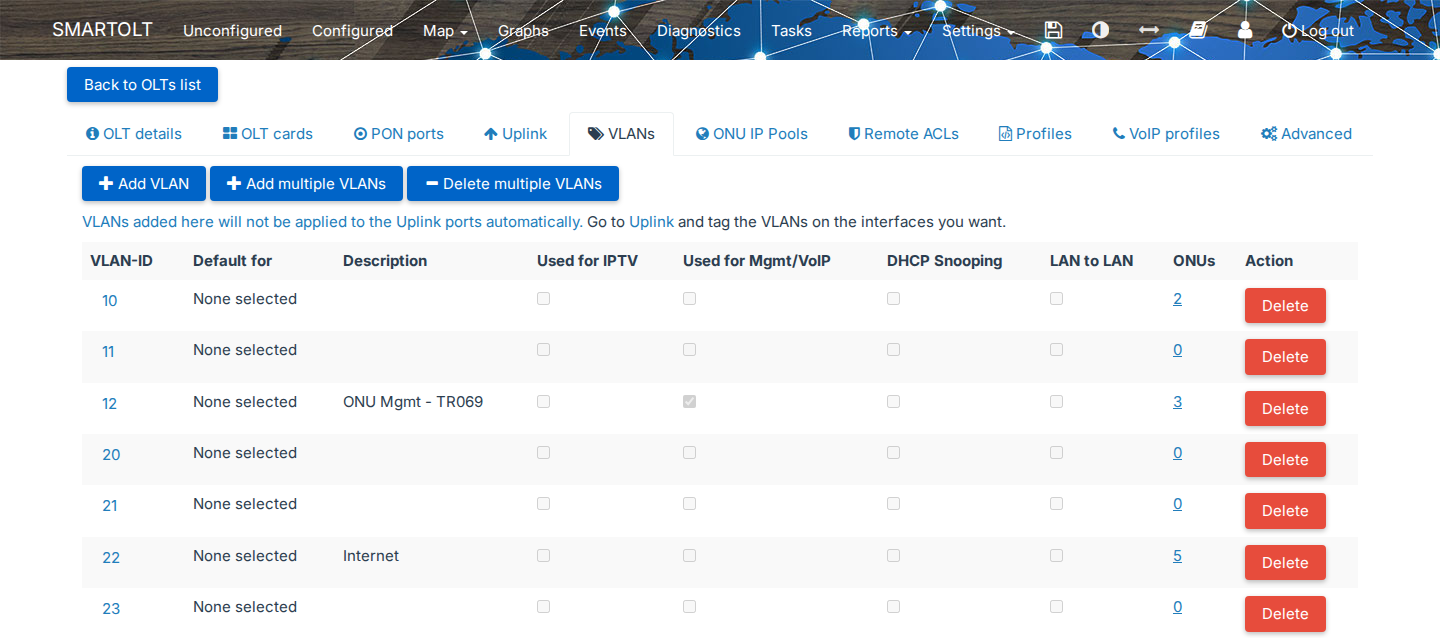

ONU-urile ajung la ACS printr-un VLAN de management. Ca să-l adaugi, mergi la Settings → OLTs, fă clic pe
pe rândul OLT-ului și deschide tab-ul VLANs.
Fă clic pe
, introdu VLAN-ID, de exemplu 12, și selectează Management/VoIP VLAN. Lista de VLAN-uri arată apoi VLAN-ul ca Used for Mgmt/VoIP.
SmartOLT nu adaugă VLAN-ul pe porturile de uplink. Trebuie să deschizi tab-ul Uplink și să pui VLAN 12 tagged pe portul de uplink care merge spre MikroTik.
După aceea, creează VLAN 12 pe MikroTik și dă-i o adresă IP. Această adresă este gateway-ul pentru managementul ONU-urilor.
Configurarea router-ului (exemplu: OLT conectat direct la un MikroTik)
În acest exemplu, uplink-ul OLT-ului se conectează la ether4 al unui MikroTik, iar același MikroTik rulează tunelul VPN SmartOLT. Pe ether4, creează două interfețe VLAN:
| VLAN | Folosire | Adresă |
|---|---|---|
| 12 | Managementul ONU-urilor și TR-069. | 10.50.61.1/24. Acesta este gateway-ul pe care îl introduci în pool-ul IP de management la pasul 4. ONU-urile primesc adrese ca 10.50.61.123. |
| 22 | Internetul clienților. | Rulează serverul PPPoE sau serverul DHCP pentru clienți. |
Aceste comenzi RouterOS creează aceeași configurare:
/interface vlan add name=vlan12-onu-mgmt interface=ether4 vlan-id=12
/interface vlan add name=vlan22-internet interface=ether4 vlan-id=22
/ip address add address=10.50.61.1/24 interface=vlan12-onu-mgmtNumele interfețelor sunt doar exemple. Capturile de ecran folosesc vlan12-onu-mgmt-huawei și vlan22-client-internet-huawei.
După aceea, adaugi serviciul pentru clienți pe VLAN 22, un server PPPoE sau un server DHCP, ca în orice configurare MikroTik.
SmartOLT trebuie să ajungă la subnetul de management prin tunel, deci verifică aceste două puncte:
- Tunnel routes ale tunelului din Settings → VPN & TR069 trebuie să includă subnetul de management. De exemplu,
10.0.0.0/8include10.50.61.0/24. - ONU-ul trebuie să ajungă prin tunel la adresa ACS a profilului TR-069, de exemplu
http://10.69.69.1:14501.
MikroTik-ul nu trebuie să facă NAT pe traficul dintre tunel și VLAN-ul de management. Configurația MikroTik pe care o generează SmartOLT exclude deja tunelul din NAT.
Poți avea două tuneluri SmartOLT în aceeași rețea, de exemplu când ai două conturi SmartOLT. În acest caz, ambele tuneluri folosesc același subnet de tunel, deci trebuie să folosești policy routing ca să trimiți traficul de management al ONU-urilor fiecărui cont pe tunelul lui.
4Definește pool-ul IP de management al ONU-urilor

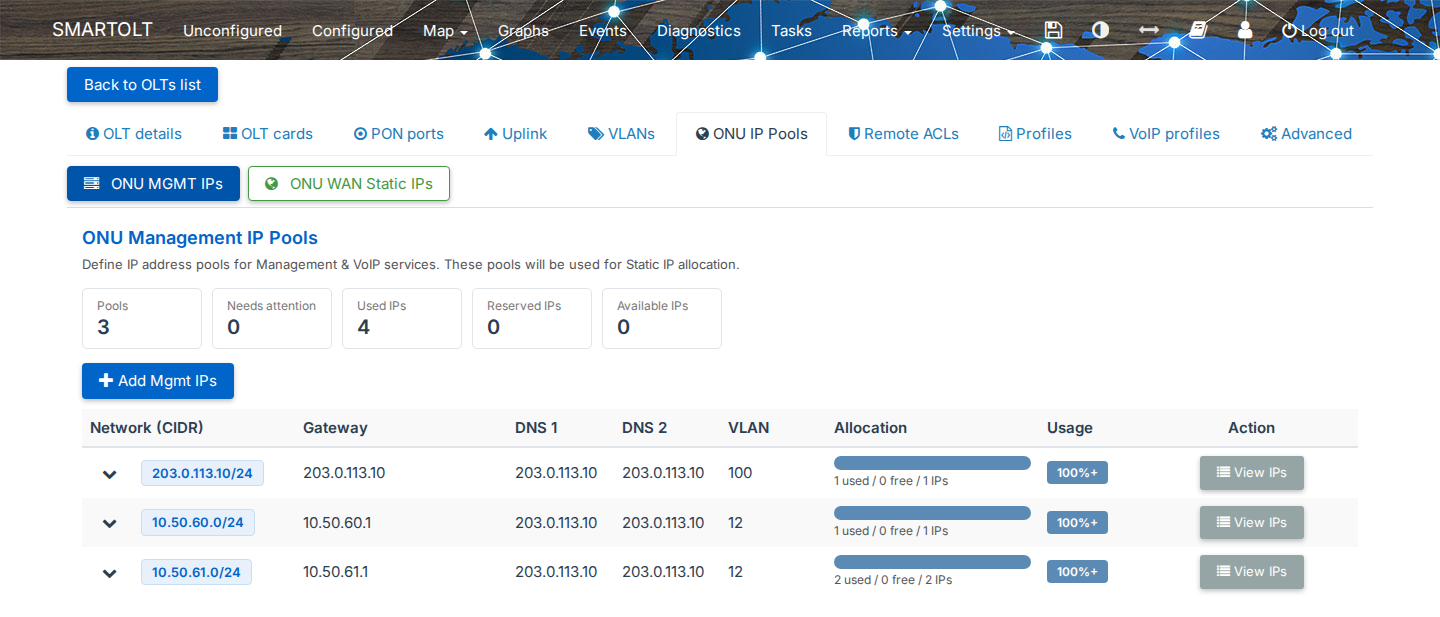

SmartOLT dă ONU-urilor adrese IP statice de management dintr-un pool. Ca să creezi pool-ul, deschide tab-ul ONU IP Pools pe pagina OLT-ului, apoi ONU MGMT IPs.
Fă clic pe
și definește pool-ul, de exemplu 10.50.61.0/24 cu gateway-ul 10.50.61.1 pe VLAN-ul 12. Tabelul arată fiecare pool cu Gateway, DNS 1, DNS 2, VLAN și numărul de adrese folosite și libere.
Și un server DHCP de pe MikroTik poate aloca adresele IP de management. Totuși, unele ONU-uri au nevoie de o adresă IP de management statică pentru ca TR-069 să funcționeze.
5Activează TR-069 pe ONU
Deschide pagina ONU-ului și fă clic pe valoarea de lângă TR069 Profile sau Mgmt IP. Se deschide fereastra Update Management and VoIP IP.
| Câmp | Ce setezi |
|---|---|
| TR069 Profile | Selectează profilul pe care l-ai verificat la pasul 2, de exemplu SmartOLT. Lista arată doar profilurile care au OLT-ul ONU-ului în coloana OLTs. Selectează Disabled ca să dezactivezi TR-069 pentru ONU. |
| Tr069 interface | Cu via Mgmt IP, ONU-ul ajunge la ACS prin adresa IP de management. Cu via WAN, ONU-ul ajunge la ACS prin conexiunea de internet. Acest câmp apare doar pe OLT-urile Huawei și ZTE. |
| Mgmt IP mode | Cu Static IP, SmartOLT dă ONU-ului o adresă din pool-ul IP de management. Cu DHCP, ONU-ul își primește adresa de la un server DHCP; această opțiune apare doar dacă este activată pentru contul tău. Cu Inactive, ONU-ul nu are adresă IP de management. |
| Allow remote access to Mgmt IP from everywhere | Permite accesul la adresa IP de management a ONU-ului de la orice adresă. Dacă OLT-ul are liste de acces, eticheta se termină în schimb cu Access Lists, iar accesul îl primesc doar adresele din acele liste. |
| Use SVLAN-ID | Trimite traficul de management cu un tag SVLAN exterior. Acest câmp apare doar când Use SVLAN-ID option este activă pentru OLT. |
| Mgmt VLAN-ID | VLAN-ul de management al OLT-ului. |
| Management IP address | Cu Static IP, selectează o adresă liberă din pool. Ca să vezi masca de subnet, gateway-ul și serverele DNS, fă clic pe Show Mgmt IP details. |
| VoIP service | Enabled activează VoIP pentru ONU, iar Attach VoIP to selectează interfața IP pentru VoIP, de exemplu Mgmt sau WAN. După ce activezi VoIP, alocă numerele de telefon în setările porturilor VoIP. |
Fă clic pe
.
Când poți, folosește Static IP pentru adresa IP de management. Dacă ONU-ul folosește Setup via ONU webpage și TR-069 trece prin adresa IP de management, SmartOLT cere o adresă IP de management activă.
TR069 via MGMT IP requires a MGMT IP interface, deci selectează Static IP sau DHCP în Mgmt IP mode. TR069 via WAN usually requires a WAN interface, deci setează WAN mode pe DHCP, Static IP sau PPPoE, așa cum descrie Configurează WiFi și internetul (WAN) pe un ONU cu TR-069.
Dacă pool-ul nu are nicio adresă liberă, SmartOLT arată un mesaj cu un link ca să adaugi un pool nou. Dacă Mgmt VLAN-ID este gol, SmartOLT arată un link către VLAN-urile OLT-ului.
6Verifică dacă ONU-ul raportează la ACS
După ce activezi profilul, ONU-ul contactează serverul ACS; acest contact se numește inform. Mai întâi, verifică dacă MikroTik-ul poate da ping la adresa IP de management a ONU-ului, de exemplu 10.50.61.123.

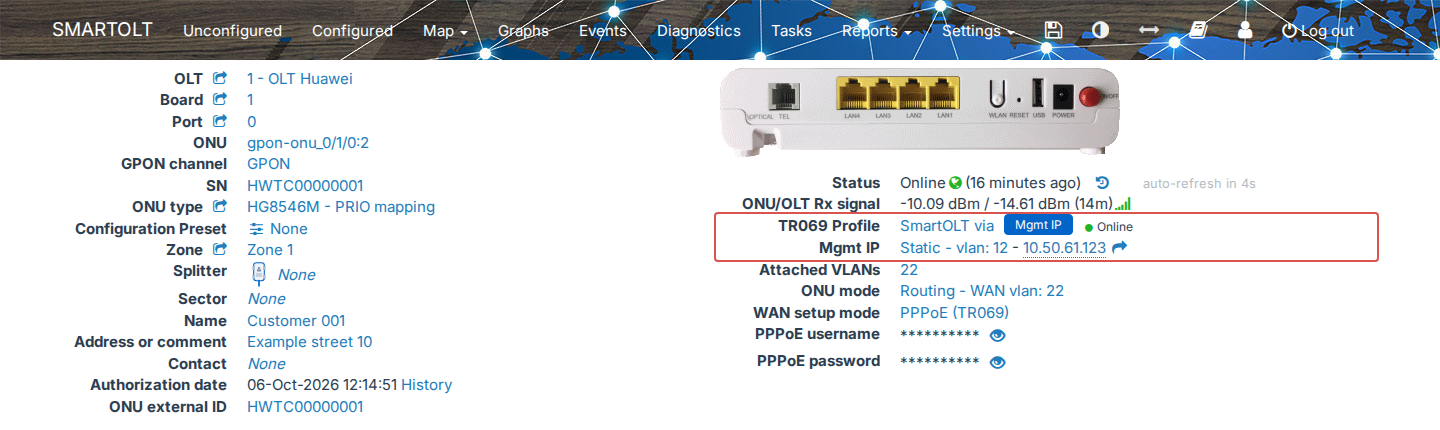

Rândul TR069 Profile de pe pagina ONU-ului arată profilul, interfața și starea ultimului inform, de exemplu SmartOLT via Mgmt IP ● Online. Aici SmartOLT este numele profilului, iar Mgmt IP este o etichetă care arată interfața pe care o folosește TR-069.
| Stare | Ce înseamnă |
|---|---|
| Online | ONU-ul a trimis un inform în ultima oră. |
| Not informed recently | Ultimul inform este mai vechi de o oră. |
| Never informed | Serverul ACS nu are nicio înregistrare a ONU-ului. |
Ca să vezi ora pentru Last inform, ține mouse-ul deasupra stării.
Fă clic pe
ca să deschizi datele pe care ONU-ul le raportează la ACS. Butonul arată aceste date doar când ONU-ul folosește un profil TR-069 al serverului ACS SmartOLT. Altfel, butonul este gri și arată ce mai lipsește din configurare. Vezi Citește pagina ONU-ului. Panourile sunt descrise în Verifică rezultatul în TR069 Stat.
Dacă ONU-ul nu a contactat încă serverul ACS, SmartOLT arată Checking whether the ONU has contacted the TR-069 server... și verifică timp de aproximativ 30 de secunde. După aceea, poți face clic pe Check again.
Dacă ONU-ul tot nu răspunde, SmartOLT arată The ONU is still not reachable through TR-069. În acest caz, fă clic pe Run diagnostics. Fereastra TR-069 connectivity diagnostics verifică starea ONU-ului pe OLT, serverul ACS și drumul până la adresa IP de management, iar fiecare pas arată PASS, WARN sau FAIL cu o explicație scurtă.
Pentru multe probleme frecvente, fereastra numește cauza și ce trebuie reparat.
Pașii următori
TR-069 este acum activ pe ONU. Mai departe, setează conexiunea de internet și WiFi-ul în Configurează WiFi și internetul (WAN) pe un ONU cu TR-069. Pe acea pagină alegi și Config method pentru WAN, OMCI sau TR069. Doar TR069 permite dual stack IPv4/IPv6.
