2.6 Profiluri de viteză — Manualul de utilizare SmartOLT

Un profil de viteză este o limită de download sau de upload cu un nume, pe care o dai ONU-urilor. SmartOLT păstrează lista profilurilor de viteză și creează un profil corespunzător pe fiecare OLT. Astfel definești fiecare viteză o singură dată, apoi o selectezi când autorizezi un ONU sau când îi schimbi viteza.

1Deschide lista

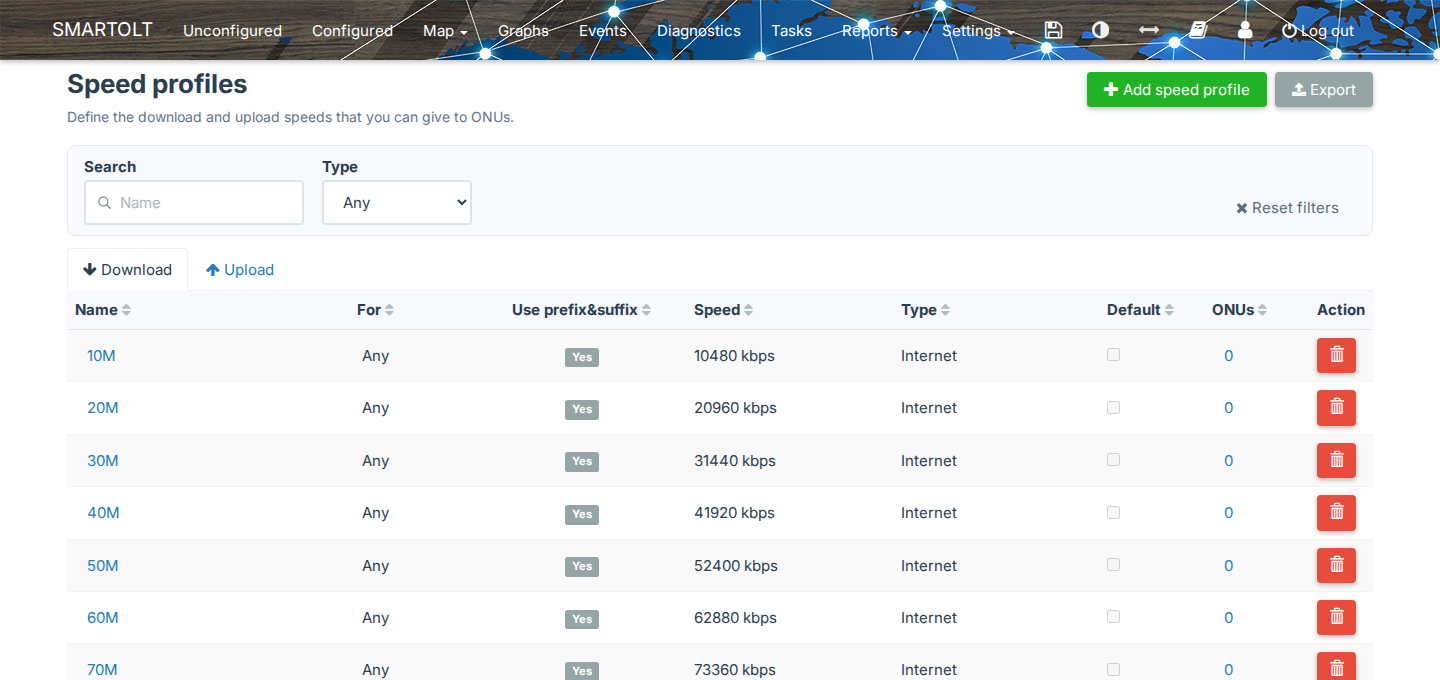

Mergi la Settings → Speed profiles. Pagina are două tab-uri, Download și Upload, iar fiecare tab listează profilurile pentru o direcție.

Coloană	Ce arată
Name	Numele profilului. Fă clic pe el ca să editezi profilul.
For	Tipurile de PON care pot folosi această viteză. Any înseamnă orice tip de PON, iar XG, XGS și XGE înseamnă XG-PON, XGS-PON și 10G-EPON.
Use prefix&suffix	Yes când SmartOLT adaugă prefixul `SMARTOLT-` și sufixul `-UP` sau `-DOWN` la numele de pe OLT.
Speed	Viteza în kbps.
Type	Internet sau IPTV.
Default	Bifat pentru profilul pe care formularul de autorizare îl selectează primul.
ONUs	Câte ONU-uri folosesc profilul. Fă clic pe număr ca să le vezi în lista Configured.
Action	Butonul de ștergere.

Valoarea din coloana For depinde de viteză:

Direcție	Viteză	For
Download	până la 2488000 kbps	Any
Download	peste 2488000 kbps	XG/XGS/XGE
Upload	până la 1244000 kbps	Any
Upload	peste 1244000 kbps, până la 2488000 kbps	XG/XGS/XGE
Upload	peste 2488000 kbps	XGS/XGE

Ca să găsești un profil după nume, folosește Search, iar ca să arăți doar profilurile Internet sau IPTV, folosește Type. Reset filters le golește pe amândouă, iar Export descarcă lista ca fișier CSV.

Notă

Ca să vezi această pagină, ai nevoie de dreptul de a vedea profilurile de viteză. Ca să adaugi, să editezi sau să ștergi profiluri de viteză, ai nevoie și de dreptul de a le administra.

2Adaugă un profil de viteză

Deschide tab-ul Download sau tab-ul Upload.
Fă clic pe .
Completează formularul, așa cum explică tabelul de mai jos.
Fă clic pe .

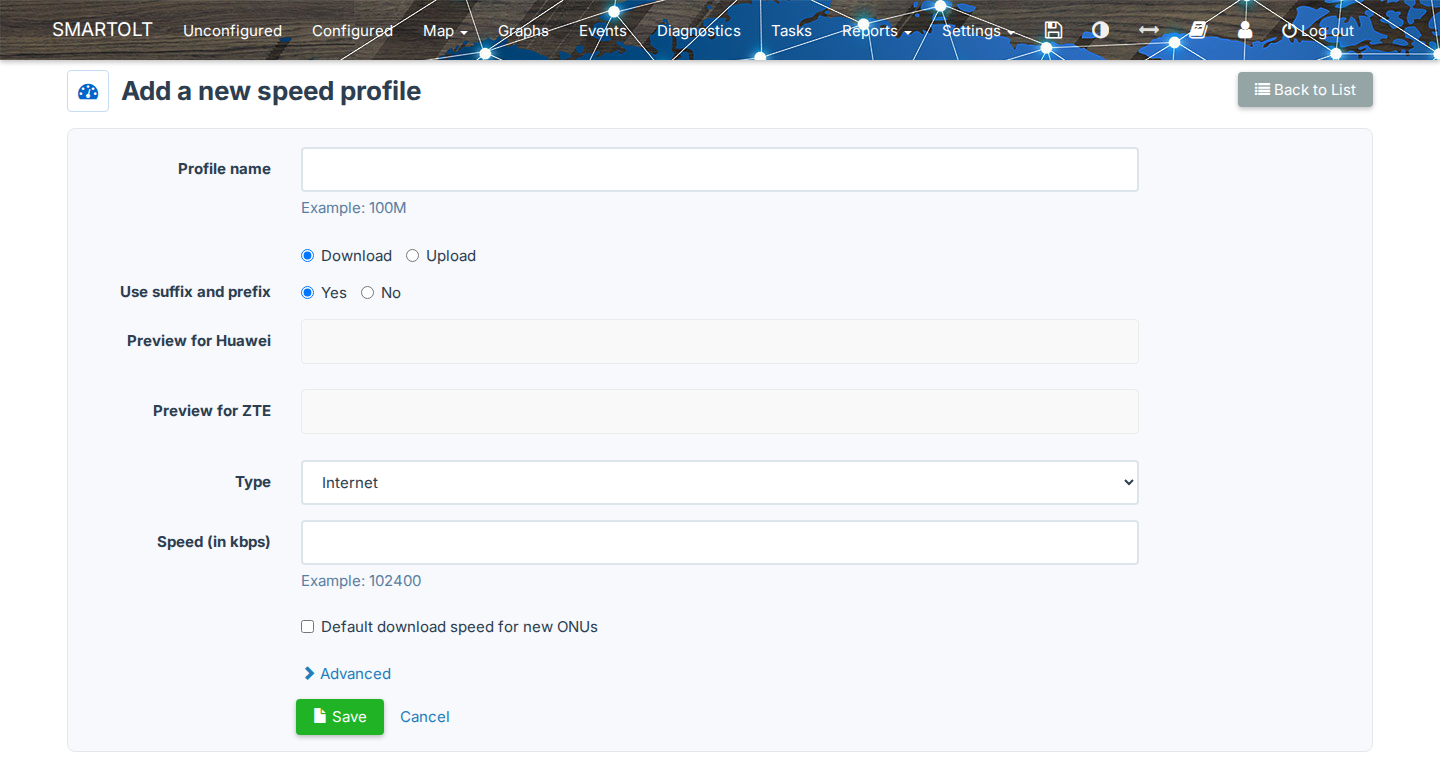

Adaugă un profil de viteză nou

Câmp	Ce setezi
Profile name	Un nume scurt, de exemplu `100M`. Poți folosi litere, cifre, cratimă, underscore, spațiu, punct, slash sau două puncte, dar nu caracterul `+`.
Download, Upload	Direcția profilului. Formularul selectează tab-ul din care ai venit.
Use suffix and prefix	Cu Yes, numele de pe OLT devine `SMARTOLT-<name>-DOWN` sau `SMARTOLT-<name>-UP`. Cu No, numele de pe OLT este numele profilului.
Preview for Huawei, Preview for ZTE	Numele exact pe care SmartOLT îl creează pe OLT-urile fiecărui producător.
Type	Internet pentru serviciul de date al clientului sau IPTV pentru serviciul IPTV.
Speed (in kbps)	Limita de viteză, de exemplu `102400` pentru 100 Mbps.
Default download speed for new ONUs sau Default upload speed for new ONUs	Formularul de autorizare selectează primul acest profil.

Numele profilului trebuie să fie unic printre profilurile cu aceeași direcție, același tip și aceeași valoare Use suffix and prefix.

Numele de pe OLT

OLT-ul acceptă nume de profil de cel mult 32 de caractere. Când Use suffix and prefix este Yes, prefixul și sufixul ocupă o parte din această lungime, deci formularul scurtează câmpul Profile name ca să încapă.

Type	Direcție	Numele de pe OLT pentru `100M`
Internet	Download	`SMARTOLT-100M-DOWN`
Internet	Upload	`SMARTOLT-100M-UP`
IPTV	Download	`SMARTOLT-IPTV-100M-DOWN`
IPTV	Upload	`SMARTOLT-IPTV-100M-UP`

Felul în care SmartOLT scrie un spațiu din numele profilului depinde de Use suffix and prefix și de producătorul OLT-ului:

Use suffix and prefix	Huawei	ZTE
Yes	Spațiul devine underscore, de exemplu `SMARTOLT-100M_FTTH-DOWN`.	Spațiul devine underscore, de exemplu `SMARTOLT-100M_FTTH-DOWN`.
No	Numele rămâne exact cum l-ai introdus, cu spațiu, de exemplu `100M FTTH`.	Spațiul devine underscore, de exemplu `100M_FTTH`, pentru că OLT-urile ZTE nu acceptă spații.

Sfat

Folosește Yes pentru profilurile noi, pentru că prefixul SMARTOLT- arată pe OLT ce profiluri administrează SmartOLT. Folosește No când un profil cu exact acest nume există deja pe OLT-urile tale și vrei ca SmartOLT să-l folosească.

Limite de viteză

Direcție	Minim	Maxim
Download	128 kbps	9953280 kbps
Upload	64 kbps	9953280 kbps

Când SmartOLT trimite viteza la OLT, o rotunjește în sus la următorul multiplu de 256 kbps. De exemplu, 100000 devine 100096 pe OLT, dar lista arată tot valoarea pe care ai scris-o.

Setările de burst

Ca să vezi setările de burst, fă clic pe Advanced. Majoritatea rețelelor păstrează valorile implicite.

Câmp	Ce face
CBS - committed burst (in ms)	Câte milisecunde de trafic absoarbe OLT-ul înainte să arunce pachete. Valoarea implicită este 100.
PBS - peak burst (in ms)	Câte milisecunde de trafic acceptă OLT-ul peste burst-ul garantat. Valoarea implicită este 100.

Ambele valori trebuie să fie între 10 și 200 ms. Fiecare familie de OLT-uri convertește valoarea în unitatea proprie, iar sub câmpuri formularul arată rezultatul pentru OLT-urile ZTE C6xx, ZTE C3xx și Huawei. Setările de burst se aplică doar profilurilor GPON, iar EPON le ignoră.

Ce se întâmplă la Save

SmartOLT salvează profilul și îl trimite la fiecare OLT din contul tău, dar nu așteaptă răspunsul OLT-urilor.

Dacă un OLT nu are profilul când SmartOLT are nevoie de el, SmartOLT îl creează în acel moment. De exemplu, când autorizezi un ONU și OLT-ul raportează că lipsește un profil de viteză, SmartOLT creează profilul și încearcă din nou.

3Editează un profil de viteză

Fă clic pe numele profilului în listă.
Schimbă Speed (in kbps), căsuța de profil implicit sau setările de burst.
Fă clic pe .

Edit speed profile

Nu poți schimba Profile name, direcția, Type sau Use suffix and prefix. Dacă trebuie să le schimbi, adaugă un profil nou și mută ONU-urile pe el.

Când schimbi viteza sau setările de burst, SmartOLT actualizează profilul pe fiecare OLT care răspunde. Pentru că ONU-urile păstrează același nume de profil pe OLT, viteza nouă se aplică fiecărui ONU care folosește profilul. Dacă profilul lipsește de pe un OLT, SmartOLT îl creează.

Ca să vezi cine a schimbat profilul și ce s-a schimbat, fă clic pe History pe pagina de editare.

Atenție

O schimbare de viteză pe un profil afectează fiecare ONU care folosește profilul, pe toate OLT-urile. Deci, înainte să schimbi un profil folosit, verifică coloana ONUs din listă.

4Șterge un profil de viteză

Fă clic pe butonul de ștergere de pe rândul profilului.
Verifică detaliile din Delete speed profile.
Fă clic pe .

Delete speed profile pentru un profil folosit

SmartOLT șterge un profil doar când niciun ONU și niciun serviciu suplimentar nu îl folosește. Dacă ONU-uri îl folosesc, pagina arată câte ONU-uri și are un link către ele. În acest caz, schimbă mai întâi viteza acelor ONU-uri pe alt profil, apoi șterge profilul.

Când ștergi un profil, SmartOLT îl șterge și de pe fiecare OLT din contul tău.

5Folosește un profil de viteză

Selectezi profilurile de viteză în aceste locuri:

Unde	Câmp
Formularul de autorizare, vezi Autorizează un ONU	Download speed, Upload speed. Profilurile implicite sunt selectate primele.
Pagina ONU-ului, secțiunea Speed profiles, Configure, vezi Administrează un ONU autorizat	Download speed, Upload speed
Acțiuni în masă, Update ONUs Speed Profiles	Download, Upload
Acțiuni în masă, Change ONUs IPTV service	Profilurile de viteză IPTV
Preseturi de autorizare și autorizare automată	Download, Upload

Listele Download speed și Upload speed arată doar profiluri Internet, iar profilurile IPTV apar doar acolo unde setezi serviciul IPTV.

Pe pagina ONU-ului, Unlimited înseamnă că ONU-ul nu are profil de viteză. În acest caz, SmartOLT folosește pe OLT profilurile SMARTOLT-1G-DOWN și SMARTOLT-1G-UP.

Diferențe între producători

SmartOLT creează obiecte diferite pe OLT-urile fiecărui producător.

OLT	Profil de download	Profil de upload
Huawei	Tabel de trafic IP	Tabel de trafic IP
ZTE C3xx	Profil de trafic GPON	Profil T-CONT
ZTE C6xx	traffic-profile	Profil T-CONT și traffic-profile cu același nume `-UP`
