Un ONU trebuie autorizat pe OLT înainte să poată transporta traficul clientului. SmartOLT afișează fiecare ONU pe care OLT-ul îl detectează, dar nu l-a autorizat încă. Astfel poți autoriza ONU-ul din SmartOLT, iar SmartOLT trimite configurația pe OLT în locul tău.
Acest ghid arată autorizarea manuală, câte un ONU o dată.
1Găsește ONU-ul

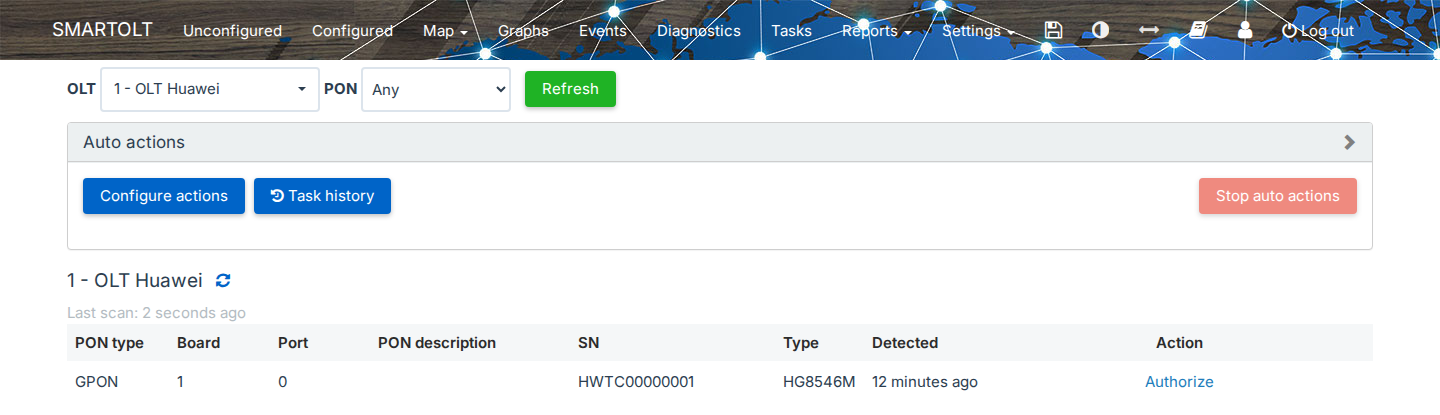

Mergi la Unconfigured în meniul de sus.
- Selectează OLT-ul. Dacă vrei să vezi un singur port PON, selectează-l în PON.
- Fă clic pe
ca să scanezi din nou OLT-ul. Last scan arată când a citit SmartOLT ultima dată OLT-ul. - Găsește ONU-ul după SN. Tabelul arată și placa, portul, tipul de ONU raportat de OLT și ora la care OLT-ul a detectat ONU-ul.
- Pe rândul ONU-ului, fă clic pe Authorize.
Dacă ONU-ul nu apare în listă, verifică dacă este conectat și pornit, apoi fă clic pe .
Dacă vrei să pregătești ONU-ul înainte să fie conectat, folosește Add ONU for later authorization.
2Completează formularul de autorizare

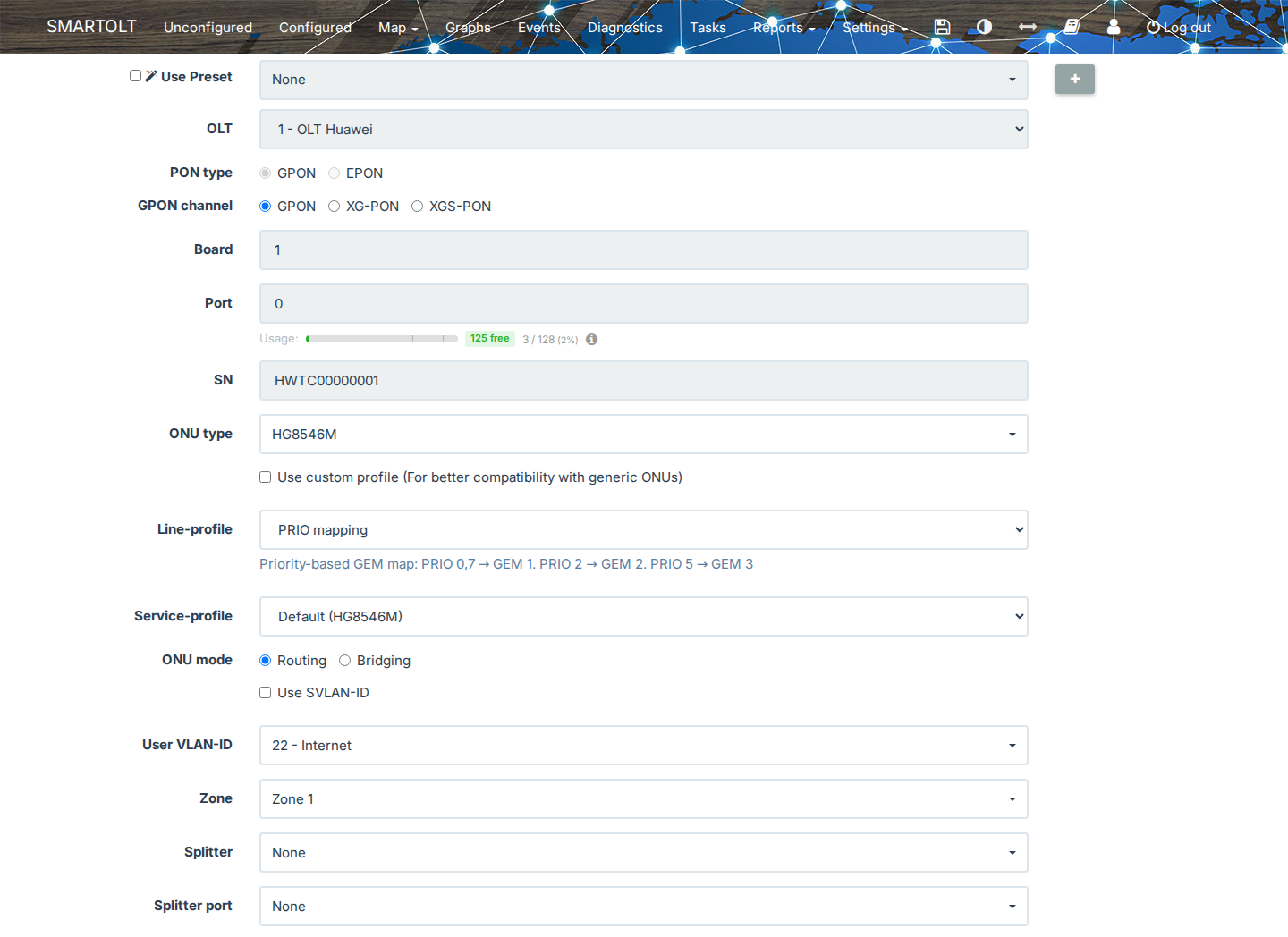

SmartOLT completează OLT-ul, tipul de PON, placa, portul și SN-ul pe baza ONU-ului selectat. Exemplul de mai jos autorizează un Huawei HG8546M în modul Routing, pe VLAN-ul 22.
| Câmp | Ce setezi |
|---|---|
| Use Preset | Lasă-l gol pentru autorizarea manuală. Dacă selectezi un preset, acesta completează formularul în locul tău. |
| Port → Usage | Arată câte poziții de ONU folosește portul PON și câte sunt libere. |
| ONU type | SmartOLT selectează tipul raportat de OLT. Schimbă-l doar dacă ONU-ul folosește alt tip. Un tip marcat cu (from the ONU model catalog) nu este încă în lista ta, iar SmartOLT îl adaugă când salvezi. Vezi Tipuri de ONU. |
| Use custom profile | Selectează-l pentru ONU-urile generice care nu funcționează bine cu profilul implicit. |
| Line-profile | Acest câmp apare doar pe OLT-urile Huawei care au această opțiune activată și doar când nu folosești un profil personalizat. PRIO mapping mapează traficul pe porturile GEM după prioritate. VLAN mapping mapează traficul după VLAN, așa că VLAN-urile de internet, VLAN-urile de management și VoIP și IPTV-ul primesc fiecare portul GEM propriu. VLAN mapping suportă mai multe VLAN-uri și TR-069. |
| Service-profile | Profilul pe care OLT-ul îl aplică ONU-ului. Default folosește profilul tipului de ONU. |
| ONU mode | Cu Routing, ONU-ul funcționează ca router. Cu Bridging, ONU-ul trece traficul către router-ul clientului. |
| Use SVLAN-ID | Lasă-l nebifat, în afară de cazurile din SVLAN, CVLAN și QinQ, de exemplu când adaugi un tag exterior (QinQ). |
| User VLAN-ID | VLAN-ul care transportă traficul clientului. |
| Zone, Splitter, Splitter port | Locul ONU-ului în rețeaua ta. Aceste câmpuri te ajută să găsești ONU-ul mai târziu. |
Unele câmpuri depind de producătorul OLT-ului. De exemplu, Line-profile apare doar pe unele OLT-uri Huawei, iar opțiunile de sub Use custom profile diferă între ZTE și Huawei.
| Câmp | Ce setezi |
|---|---|
| Download speed, Upload speed | Profilurile de viteză ale clientului. |
| Name | Un nume care identifică clientul sau locația. |
| Address or comment | Opțional. |
| ONU external ID | ID-ul pe care îl folosește sistemul tău de facturare sau integrarea ta prin API pentru acest ONU. SmartOLT completează SN-ul, dar îl poți schimba. |
| Use GPS | Opțional. Salvează locația ONU-ului, ca să o vezi pe hartă. |
Fă clic pe
, iar SmartOLT trimite configurația pe OLT.
3Verifică ONU-ul

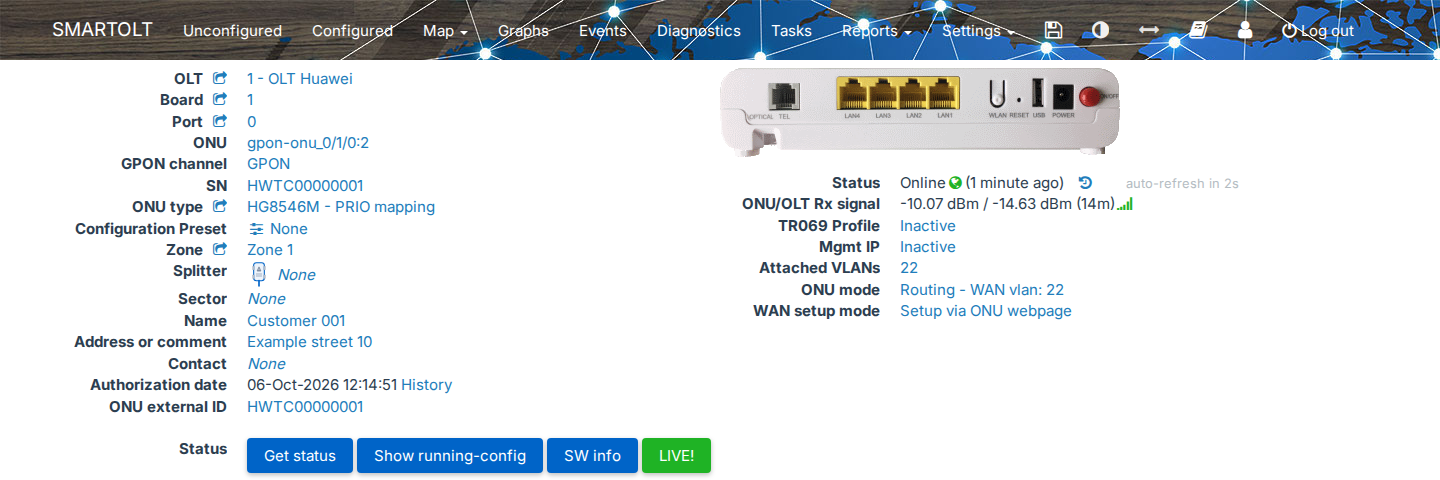

După ce faci clic pe , SmartOLT deschide pagina ONU-ului.
Verifică aceste valori:
- Status arată Online.
- ONU/OLT Rx signal arată puterea optică în ambele direcții.
- ONU mode și Attached VLANs corespund cu ce ai selectat în formular.
Partea de jos a paginii arată profilul de viteză, VLAN-ul și porturile Ethernet ale ONU-ului. Dacă trebuie să schimbi aceste setări mai târziu, folosește Configure.
Delete șterge ONU-ul de pe OLT, iar clientul pierde serviciul până când autorizezi din nou ONU-ul.
